Processus de fabrication des camions : de la tôle d'acier au véhicule fini

Un camion passe par quatre étapes clés, de la tôle d'acier à l'assemblage final : emboutissage → soudage → peinture → assemblage final. Je vais vous expliquer comment cela se déroule dans une usine de camions moderne.

I. Aperçu des quatre étapes clés

Efficacité des usines modernes : les usines de poids lourds les plus performantes en Chine peuvent produire un camion toutes les 4 minutes, avec des délais de livraison pouvant atteindre 5 jours après la commande.

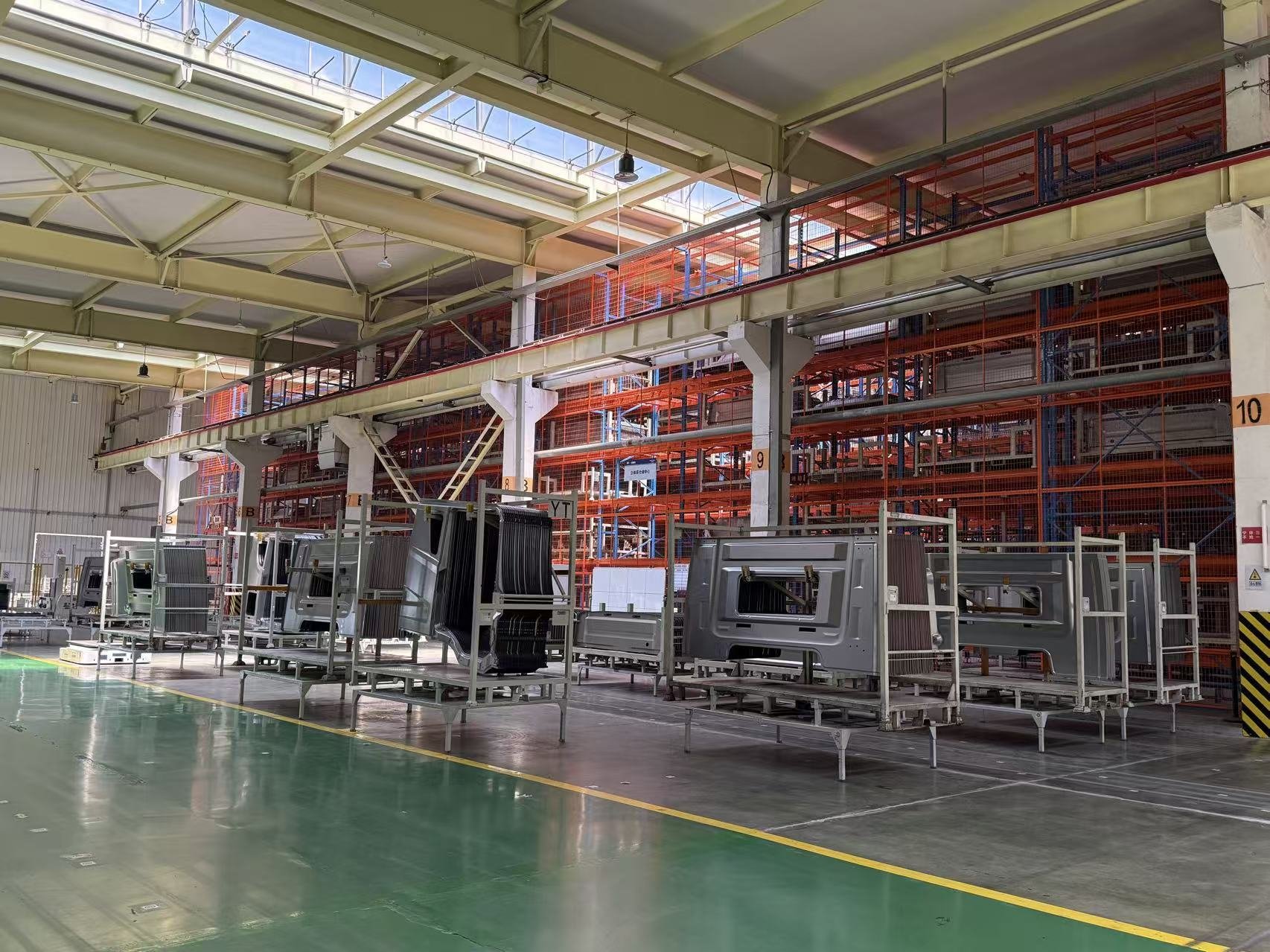

II. Première étape : l'atelier d'emboutissage – Transformer l'acier en structure

La première étape de la fabrication d'un camion commence avec des bobines de tôle d'acier.

Processus de fabrication :

1. Déroulage : Ouverture et aplatissement des bobines de tôle d'acier.

2. Découpe : Découpe en tôles d'acier aux dimensions appropriées pour l'emboutissage.

3. Emboutissage : Utilisation de presses d'emboutissage de grande taille pour former les différentes pièces de carrosserie de la cabine (portes, panneaux latéraux, toit, etc.).

Points techniques clés :

• Les presses d'emboutissage peuvent atteindre une force de 7 000 tonnes, réalisant plusieurs opérations en une seule passe.

• La tolérance de positionnement des trous est contrôlée à 0,2 mm près.

• Les matrices sont essentielles : le développement d'un jeu de matrices performant et de haute qualité nécessite plus de six mois et représente un investissement de plusieurs centaines de millions de yuans.

• L'acier à haute résistance est utilisé pour garantir la sécurité de la cabine en cas de collision.

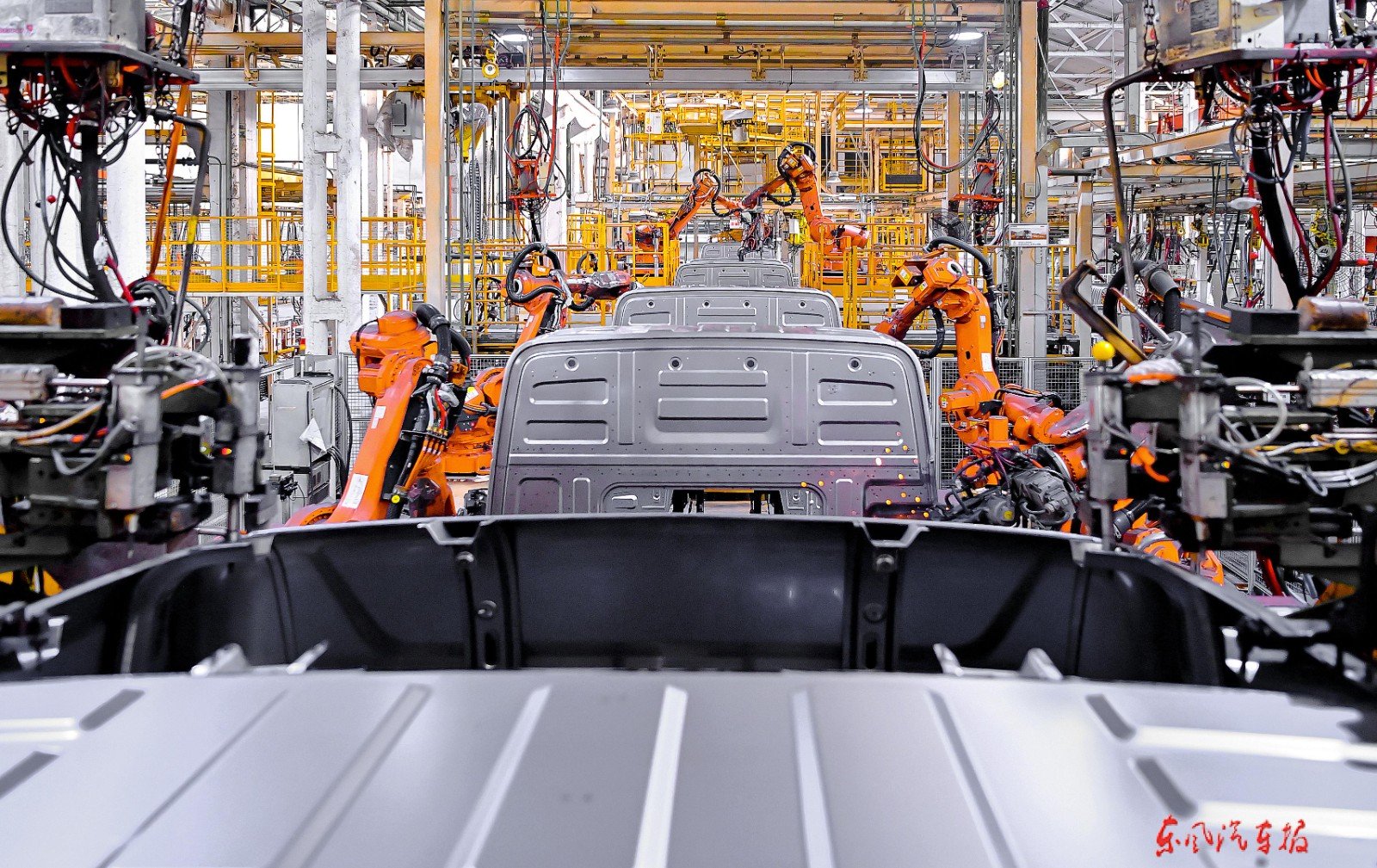

III. Deuxième étape : Atelier de soudage – Le « tailleur d'acier »

Les pièces de tôle embouties sont soudées entre elles à l'atelier de soudage pour former une cabine complète. Cette cabine brute est appelée « caisse nue ».

Processus de fabrication :

• Soudage des sous-ensembles : Soudage séparé du plancher, des panneaux latéraux gauche et droit, du panneau avant, du panneau arrière, du toit, etc

• Soudage de la carrosserie : Assemblage de tous les sous-ensembles sur la ligne de soudage pour former la cabine complète.

• Soudage et installation des portes : Soudage des portes sur une ligne dédiée et installation sur la cabine.

• Contrôle de précision : Utilisation de machines à mesurer tridimensionnelles pour contrôler les points clés et garantir la précision (certains fabricants atteignent une précision de 0,3 mm).

Points forts techniques :

• Des usines de pointe en Chine ont atteint un niveau de soudage 100 % robotisé. Par exemple, l'usine SINOTRUK de Laiwu est entièrement automatisée pour les points de soudure.

• Les robots de soudage réalisent une soudure toutes les 4 secondes, contre 8 secondes pour le soudage manuel.

• L'atelier de soudage nécessite un minimum de personnel : l'usine SINOTRUK de Laiwu compte 223 robots gérés par seulement 5 opérateurs, ce qui réduit les besoins en main-d'œuvre à 80 % des niveaux traditionnels.

• Des lignes de production flexibles permettent de fabriquer plusieurs modèles simultanément : SINOTRUK assure une coproduction flexible sur 3 plateformes et 75 variantes de cabine.

• Les systèmes d'inspection par vision artificielle peuvent déterminer la conformité d'un point de soudure en 0,1 seconde.

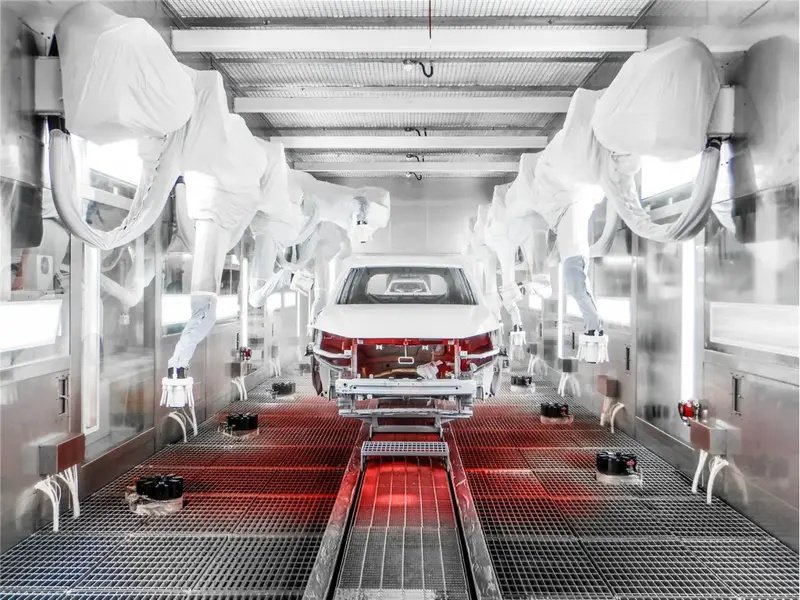

IV. Troisième étape : Atelier de peinture – Protection de la cabine

La carrosserie en blanc soudée subit un processus de peinture complexe pour une protection anticorrosion, une résistance à la rouille et une finition esthétique.

Processus de fabrication :

• Prétraitement/Nettoyage : Élimination de la rouille, des résidus et des débris, suivie de plusieurs lavages à l'eau (certains fabricants utilisent jusqu'à 10 étapes).

• Électrophorèse : Immersion complète de la cabine dans un bain d'électrophorèse pour former une couche d'apprêt dense sur la surface métallique – une étape essentielle pour prévenir la rouille.

• Séchage : Séchage au four à 200 °C.

• Application du mastic : Application de mastic sur toutes les soudures, à l'intérieur comme à l'extérieur, pour garantir l'étanchéité et l'isolation acoustique.

• Peinture au pistolet : Application par des robots des couches intermédiaires, de finition, de vernis et des autres couches.

• Séchage final : Séchage après chaque couche de peinture.

Points forts techniques :

• Les ateliers de peinture modernes sont inodores – les systèmes de pulvérisation automatisés et entièrement clos réduisent les émissions de COV de 40 %.

• Le procédé à trois couches et trois cuissons garantit une finition lisse et uniforme.

• L'apprêt électrophorétique offre une excellente résistance à la corrosion, empêchant la cabine de rouiller facilement, même en zones côtières.

• Les systèmes de récupération de chaleur permettent de récupérer l'énergie thermique. 95 % de la chaleur résiduelle

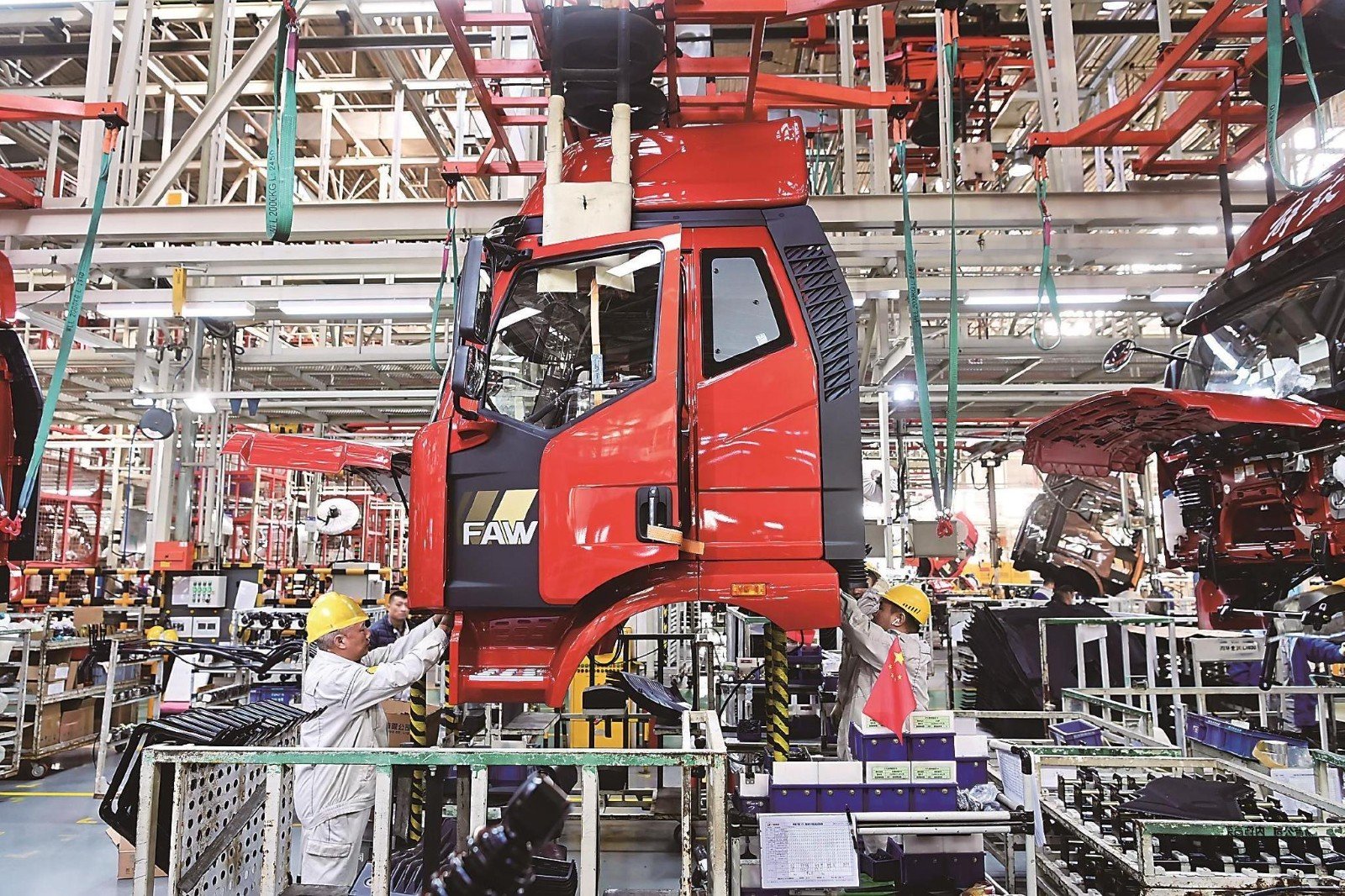

V. Quatrième étape : Atelier d'assemblage final – Le lieu de naissance du camion

La cabine peinte, ainsi que le châssis, le groupe motopropulseur et les autres composants, sont assemblés définitivement dans l'atelier d'assemblage final. C'est là que naît un camion complet.

Flux de processus :

• Assemblage du châssis : Assemblage du châssis à partir des longerons et des traverses ; Chaque châssis se voit attribuer un numéro (code à 17 chiffres) qui guide chaque étape suivante.

• Installation des câbles et faisceaux : Acheminement et connexion des câbles électriques et des conduites d'air.

• Installation de la suspension et des essieux : Installation de la suspension, de l'essieu avant, de l'essieu central et de l'essieu arrière.

• Retournement du châssis : Retournement du châssis pour faciliter l'installation des composants du soubassement.

• Installation du groupe motopropulseur : Assemblage du moteur et de la transmission sur une ligne secondaire, puis levage sur le châssis.

• Installation de la cabine : Levage de la cabine peinte sur le châssis.

• Installation des pneus : Installation des pneus à l'aide de bras robotisés ou manuellement.

• Remplissage des fluides : Remplissage automatique en carburant, huile moteur, liquide de refroidissement, etc.

• Contrôle et essais qualité : Essais sur banc d'essai, étalonnage informatique, essais routiers, etc.

Points forts techniques :

• Les chaînes d’assemblage peuvent atteindre 800 mètres de long, une seule chaîne étant capable d’assembler 180 camions par jour.

• Les principales usines chinoises peuvent assurer la coproduction flexible de 6 modèles différents sur une même ligne.

• Les AGV (véhicules à guidage automatique) remplacent les convoyeurs traditionnels, offrant une plus grande flexibilité de production.

• Chaque poste de travail dispose d’une liste de contrôle qualité qui doit être validée par le chef d’équipe avant de passer à l’étape suivante.

• Les marquages blancs sur les conduites d’huile moteur et d’eau permettent un positionnement précis ; les colliers de serrage doivent être parfaitement alignés avec ces marquages pour garantir une installation correcte.

VI. Contrôle qualité – Dernière étape avant livraison

• Après l'assemblage final, chaque camion est soumis à des tests rigoureux avant de quitter l'usine :

• Contrôle statique : Vérification de tous les points d'assemblage, des câbles, du couple de serrage des boulons, etc.

• Test d'étanchéité : Simulation de fortes pluies pour tester l'étanchéité de la cabine.

• Test sur banc d'essai : Simulation de conditions de conduite pour tester la transmission.

• Test dynamique sur route : Essais routiers réels sur des pistes d'essai complexes au sein de l'usine.

Ce n'est qu'après avoir réussi tous les tests qu'un camion neuf est officiellement prêt à être livré au client.
